Failsafe Latching
CCR-50U/CR-50U
Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with 2.4mm connectors.DC-53GHz
Failsafe Latching
CCR-40K/CR-40K
Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with 2.92mm connectors.DC-40GHz
Failsafe Latching
CCR-33K/CR-33K
Latching/Failsafe, SPDT, 50Ω impedance Available in Commercial and Elite models, with 2.92mm connectors.DC-33GHz
CCR-53S/CR-53S
Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with SMA connectors.DC-26.5GHz
Failsafe Latching
CCR-33S/CR-33S
Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with SMA connectors.DC-18GHz (commercial - CCR) DC-22GHz (Elite - CR)
CCS-32/CS-32
Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with TNC or N connectors.DC-12GHz
CCR-33M/CR-33M
Latching/Failsafe, SPDT, 75Ω impedanceAvailable in Commercial and Elite models, with mini-SMB connectors.DC-3GHz
Failsafe Latching

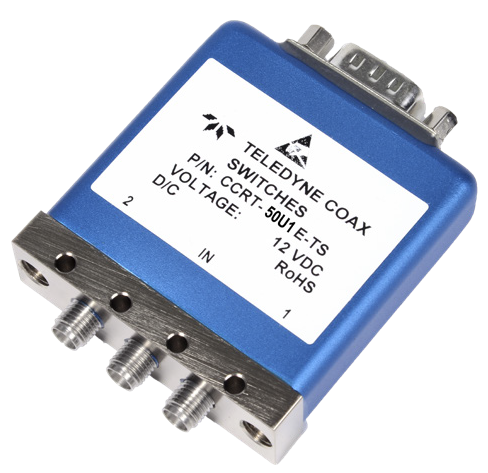

CCRT-50U
Terminated Latching/Failsafe, SPDT, 50Ω impedance, with 2.4mm (U) connectors. Includes internal 50Ω terminations on unused ports.DC-52GHz
CCRT-40K
Terminated Latching/Failsafe, SPDT, 50Ω impedance, Available in Commercial and Elite models, with 2.92mm connectors.DC-40GHz
Latching
ECRT-40K
Preconfigured Terminated Latching commercial SPDT, with 2.92mm connectors.DC-40GHz
CCRT-53S/CRT-53S
Terminated Latching/Failsafe, SPDT, 50Ω impedance Available in Commercial and Elite models, with SMA connectorsDC-26.5GHz

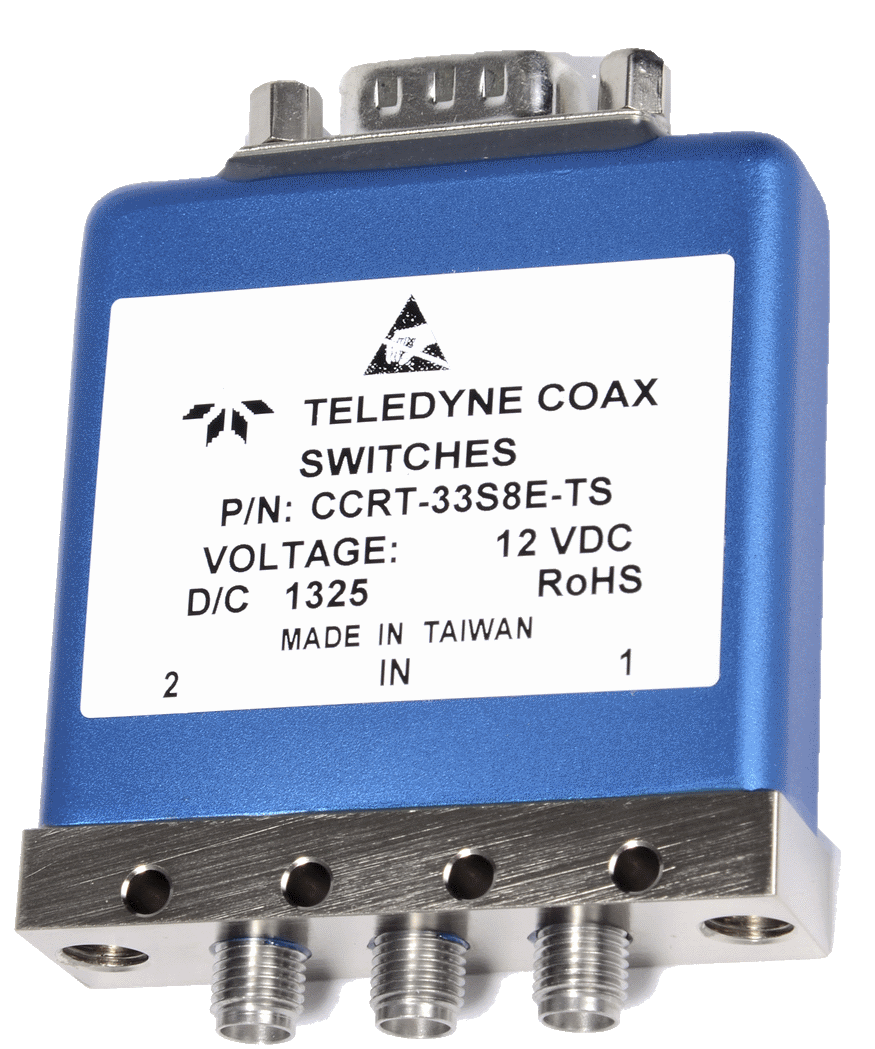

CCRT-33S/CRT-33S
Terminated Latching/Failsafe, SPDT, 50Ω impedanceAvailable in Commercial and Elite models, with SMA connectorsDC-18GHz (commercial) DC-22GHz (Elite)
